DOYMA
Bauherrenpaket Hauseinführung Monoblock-Wärmepumpe „DOYMAfix HP/P (DN 32 / 5m)“
zur Einführung von Leitungen für Monoblock-Wärmepumpen
für Gebäude OHNE Keller
mit Mantelrohr 5m Länge
mit Edelstahl-Wellschläuchen DN 32
mit Mauerkragen
NEUE ORIGINAL-WARE in Fachhandwerks-Qualität!
25 Jahre Garantie
Anwendung
Zur Einführung von Leitungen für Monoblock-Wärmepumpen bei Neubauten
OHNE Keller.

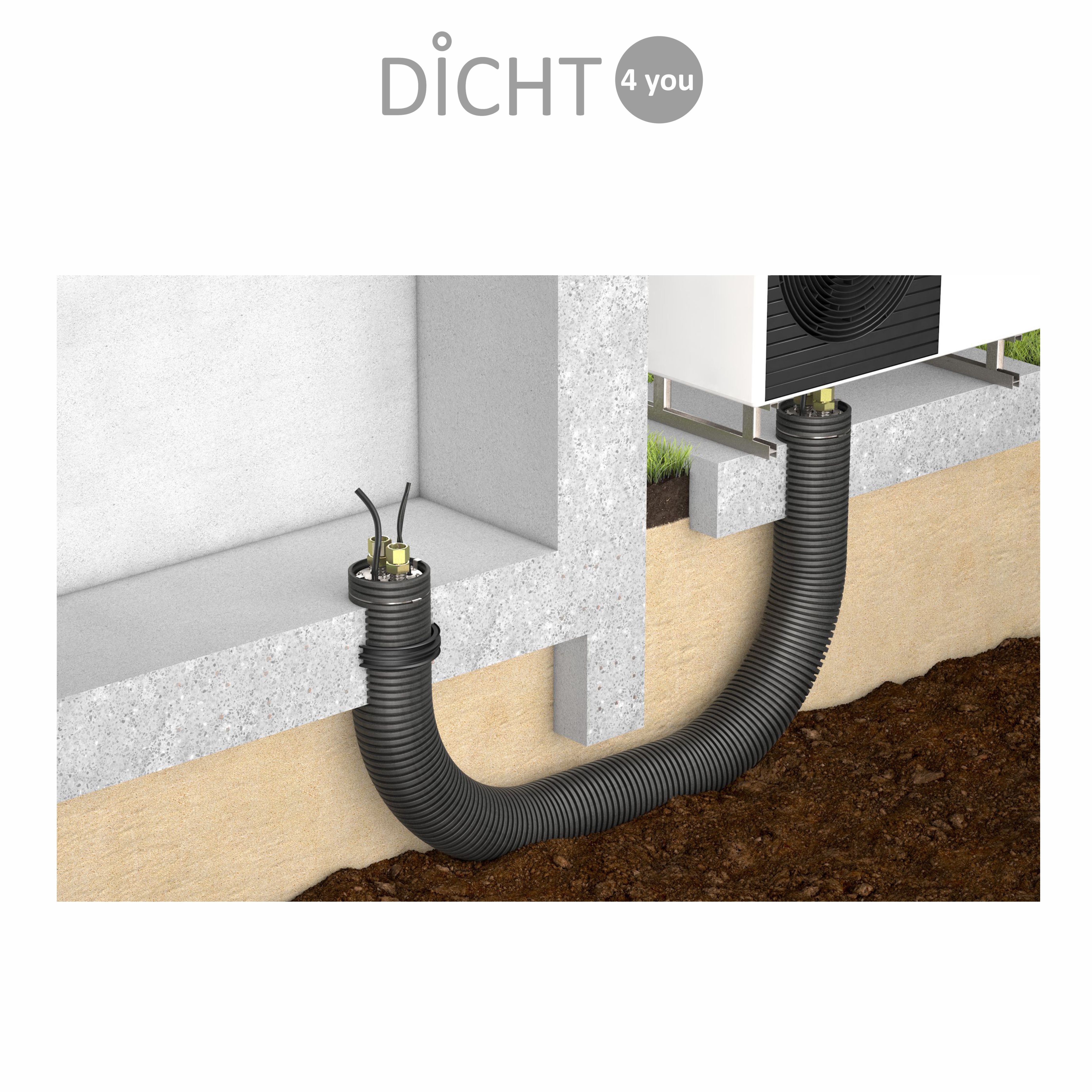

Das Mantelrohr wird mit dem Mauerkragen bei der Erstellung der WU-Beton-Sohle mit einbetoniert.
Mit dem einzigartigen „DOYMAfix“-System ist die GEG-konforme Wärmedämmung sichergestellt –
unabhängig von Wandaufbau und -stärke.
Die „DOYMAfix“ lässt sich schnell und ohne zusätzliche Montagehilfe von nur einer Person einbauen.
Technische Daten
… einsetzbar bei drückendem und nichtdrückendem Wasser
… gasdicht gegen Bodengase (auch Radon)
… flexible Herstellung von Bögen ohne Fittings
… geringer Biegeradius
… alle gängigen Adapternippel für den Anschluss der Edelstahl-Wellrohre enthalten
… Komplettpaket mit allen erforderlichen Komponenten für Anschluss und Abdichtung
… getrennte Führung der Rohre und Kabel im Mantelrohr
… Mantelrohr und innenliegende Rohre beliebig kürzbar
… flexibles Mantelrohr DN 200
… min. Biegeradius 0,5m (min. 100cm)
… flexibles Mantelrohr (DN 200 / min Biegeradius 0,5m)
… 5m lang
… Rohrenden gas- und wasserdicht verschlossen (Ringraumdichtungen innen / Spannschellen außen)
… mit 2 Bogenzügen zum Fixieren der Biegungen
… mit Trassenwarnband
… mit 2 anschlussfertigen Edelstahl-Wellrohren (DN 32 / isoliert / 1 1/2" IG / Überwurfmutter)
… Achsabstand 69mm
… mit 2 Doppelnippeln 1 1/2" AG
… mit 2 reduzierten Doppelnippeln 1 1/2" AG - 1 1/4" AG
… mit je einem Kabel-Leerrohr DN 25 / DN 32 für Spannungs- und Steuerleitungen
… für Kabeldurchmesser 1x 9,5-11mm / 1x 10-14mm / 1x 11-17mm

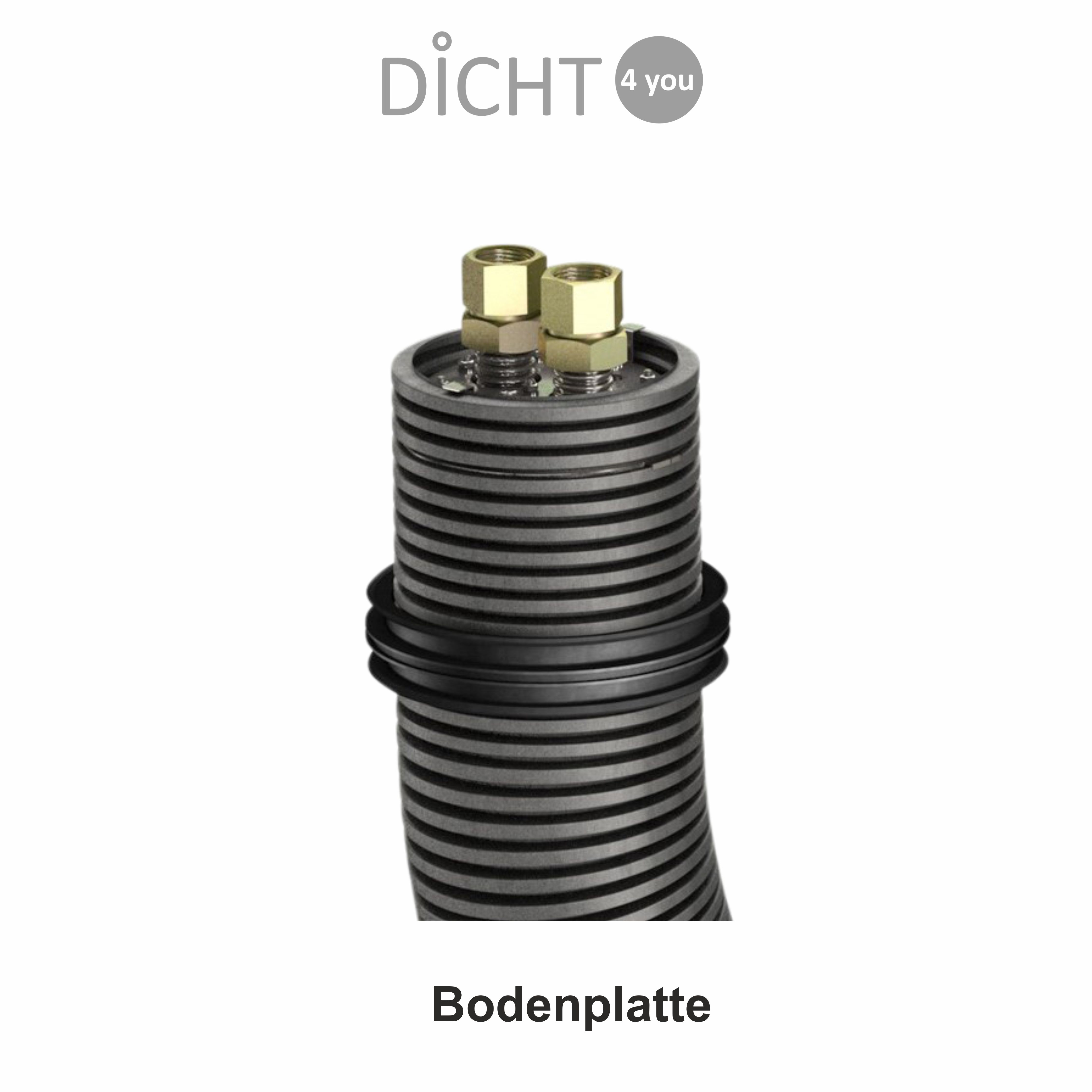

… mit HKD Mauerkragen DN 200 für Bodenplatte
Sonstiges
… auch alle anderen Produkte dieses Herstellers sind lieferbar!
Unsere Preise verstehen sich inkl. MwSt.
Sie erhalten von uns eine ordentliche Rechnung mit ausgewiesener MwSt.
-
DOYMA Montageanleitung DOYMAfix HP/B
(542.95 KB)
-
