DOYMA / UGA
LWL Glasfaserkabel Hauseinführung „GPD-FttH 25/G/60/V2A/EPDM“
für Gebäude MIT und OHNEKeller
für Einzel- oder Mehrfachkabel
für Standardbohrung 25mm
NEUE ORIGINAL-WARE in Fachhandwerks-Qualität!
Anwendung
Für nachträglich zu verlegende Glasfaseranschlüsse (FttH – Fibre to the Home)
mit Einfach- oder Mehrfachkabeln.
Ideal für Sanierungen, also für Neuanschlüsse in Bestandsgebäuden.
Die Maueröffnung ist durch eine Standardbohrung zu erstellen.
Einsatz bei Kellerwänden aus WU-Beton („weisse Wanne“):
Der Dichtungseinsatz ist in einer glattwandigen, porenfreien Maueröffnung zu installieren.
Die Maueröffnung ist durch eine Kernbohrung in Beton oder durch ein einbetoniertes Futterrohr
zu erstellen.
Einsatz bei sonstigen Kellerwänden („schwarze Wanne“):
Der Dichtungseinsatz ist in einem Futterrohr mit Dichtflansch zu installieren.
Axiale Bewegungen werden aufgenommen.
Dichtungseinsätze sind möglichst mit den Spannmuttern zur wasserabgewandten
Seite einzubringen.
Der Einbau in WU-Bodenplatten ist möglich, da die Bohrung auch als Schrägbohrung
bis 45° ausgeführt werden kann.
Technische Daten
… extrem schnelle Montage
… nachträgliche Montage möglich (EPDM-Dichtung ist geteilt)
… einsetzbar bei drückendem und nichtdrückendem Wasser
… Dichtigkeit durch mechanische Verpressung (ohne Verschäumen)
... Standardbohrung 25mm
… gas- und wasserdicht bis 2,5bar
… Gummidichtung geteilt (EPDM, 60mm lang)
... Gestellringe aus Edelstahl (V2A, 5mm stark)
… mit Blindabdeckungen
... für jeweils 1x 7mm und 1x 10mm Kabelaußendurchmesser

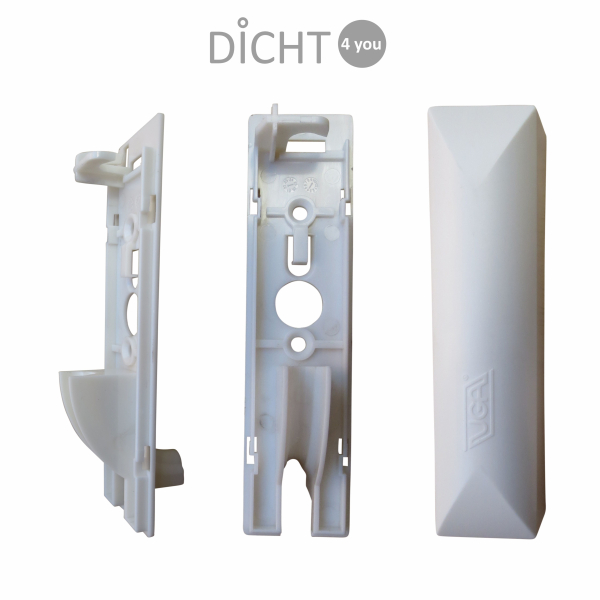

… mit zweigeteilter Kunststoffabdeckung (Unterteil, Deckel) für Innenseite
… in Abdeckung vorgegebener Biegeradius für Kabel
… 160x40x40mm (HxBxT)
... kein spezielles Montagewerkzeug notwendig
Sonstiges
… auch alle anderen Produkte dieses Herstellers sind lieferbar!
Unsere Preise verstehen sich inkl. MwSt.
Sie erhalten von uns eine ordentliche Rechnung mit ausgewiesener MwSt.
-
UGA Montageanleitung Glasfaser-Einführung GPD
(405.99 KB)
-
