DOYMA

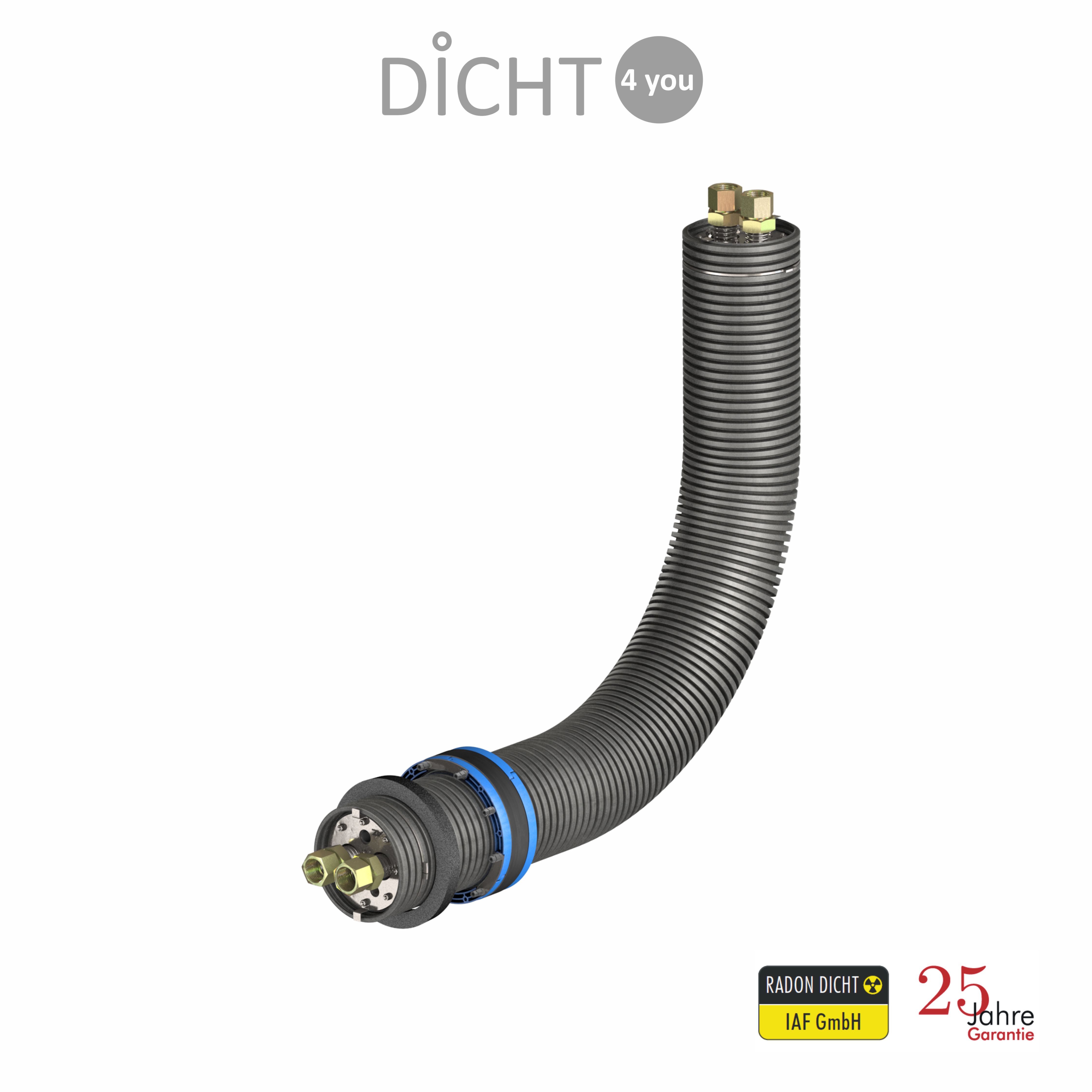

Bauherrenpaket Hauseinführung Monoblock-Wärmepumpe „DOYMAfix HP/B (DN 40 / 15m)“
zur Einführung von Leitungen für Monoblock-Wärmepumpen
für Gebäude MIT Keller
für Kernbohrung DN 250
mit Mantelrohr 15m Länge
mit Edelstahl-Wellschläuchen DN 40
mit Dichtungseinsatz „Curaflex Nova Uno/breit“
NEUE ORIGINAL-WARE in Fachhandwerks-Qualität!
25 Jahre Garantie
Anwendung

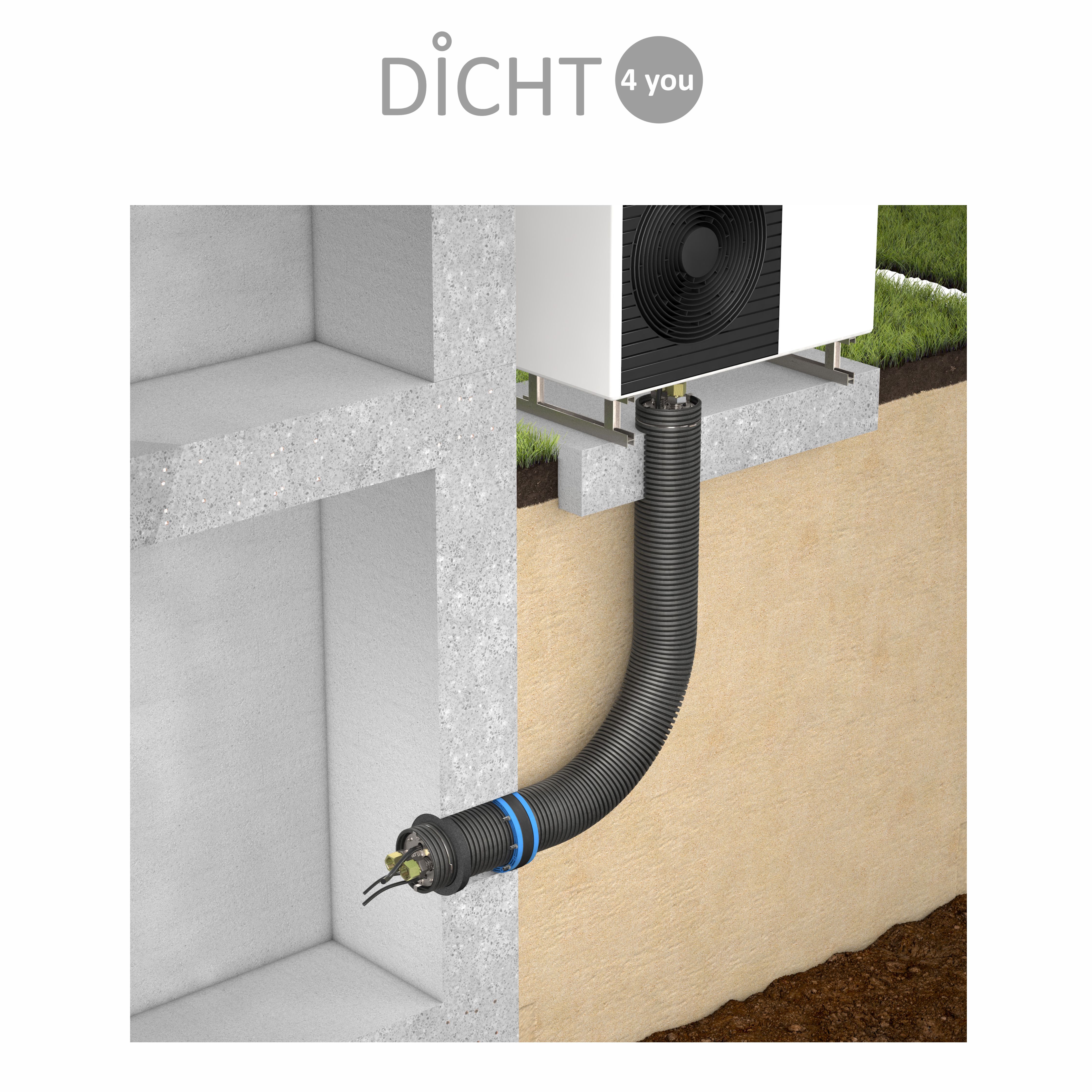

Zur Einführung von Leitungen für Monoblock-Wärmepumpen bei
Bestandsgebäuden und Neubauten MIT Keller.
Einsatz bei Kellerwänden aus WU-Beton („weisse Wanne“) oder sonstigen
Kellerwänden („schwarze Wanne“):
Der Dichtungseinsatz ist in einer glattwandigen, porenfreien Maueröffnung zu installieren.
Die Maueröffnung ist durch eine Kernbohrung in Beton oder durch ein einbetoniertes Futterrohr
mit Dichtflansch zu erstellen.
Mit dem einzigartigen „DOYMAfix“-System ist die GEG-konforme Wärmedämmung sichergestellt –
unabhängig von Wandaufbau und -stärke.
Die „DOYMAfix“ lässt sich schnell und ohne zusätzliche Montagehilfe von nur einer Person einbauen.
Technische Daten
… einsetzbar bei drückendem und nichtdrückendem Wasser
… gasdicht gegen Bodengase (auch Radon)
… flexible Herstellung von Bögen ohne Fittings
… geringer Biegeradius
… alle gängigen Adapternippel für den Anschluss der Edelstahl-Wellrohre enthalten
… Komplettpaket mit allen erforderlichen Komponenten für Anschluss und Abdichtung
… Innendurchmesser Kernbohrung DN 250 (249 – 253mm)
… getrennte Führung der Rohre und Kabel im Mantelrohr
… Mantelrohr und innenliegende Rohre beliebig kürzbar
… flexibles Mantelrohr DN 200
… min. Biegeradius 0,5m (min. 100cm)
… 15m lang
… Rohrenden gas- und wasserdicht verschlossen (Ringraumdichtungen innen / Spannschellen außen)

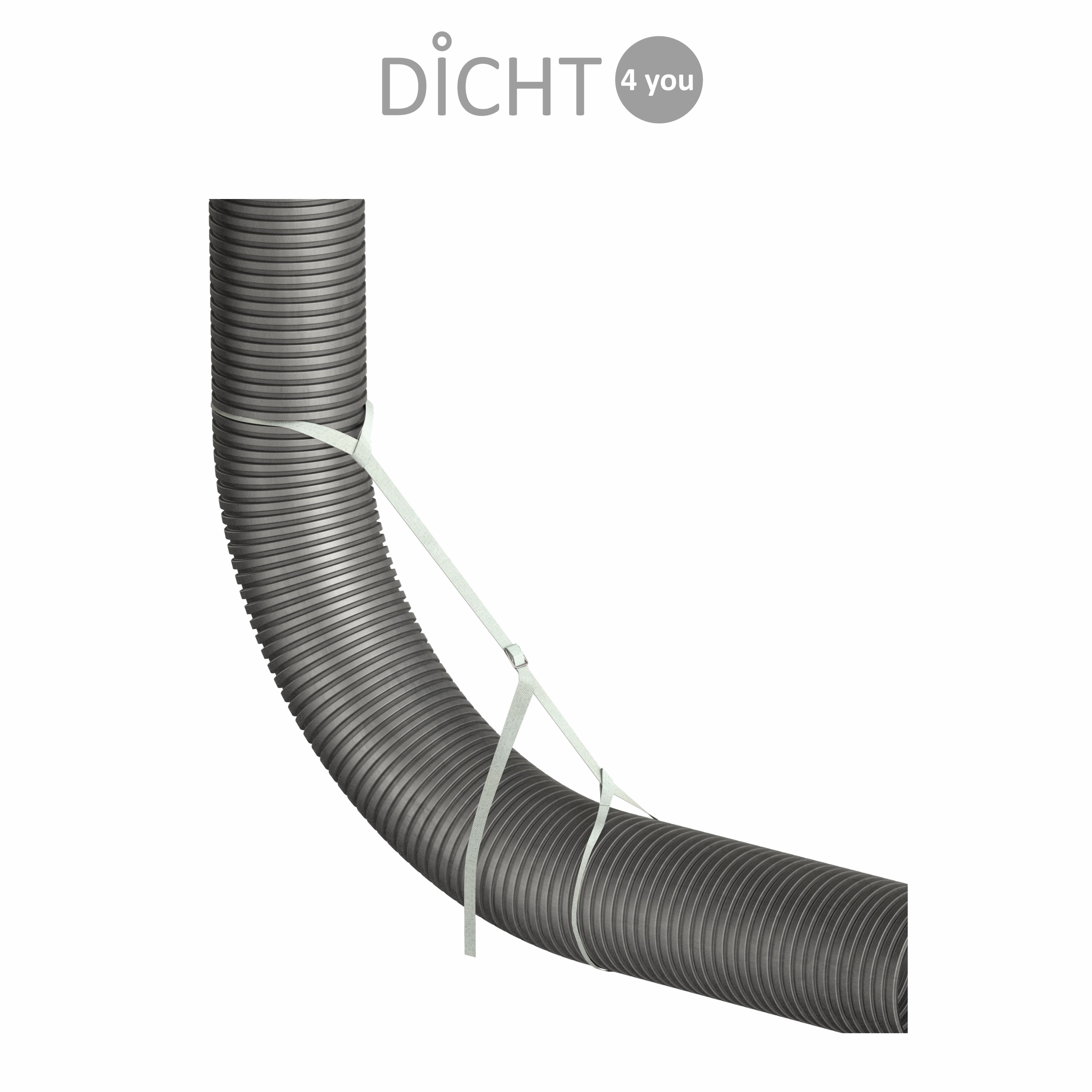

… mit Bogenzug zum Fixieren der Biegung
… mit Trassenwarnband

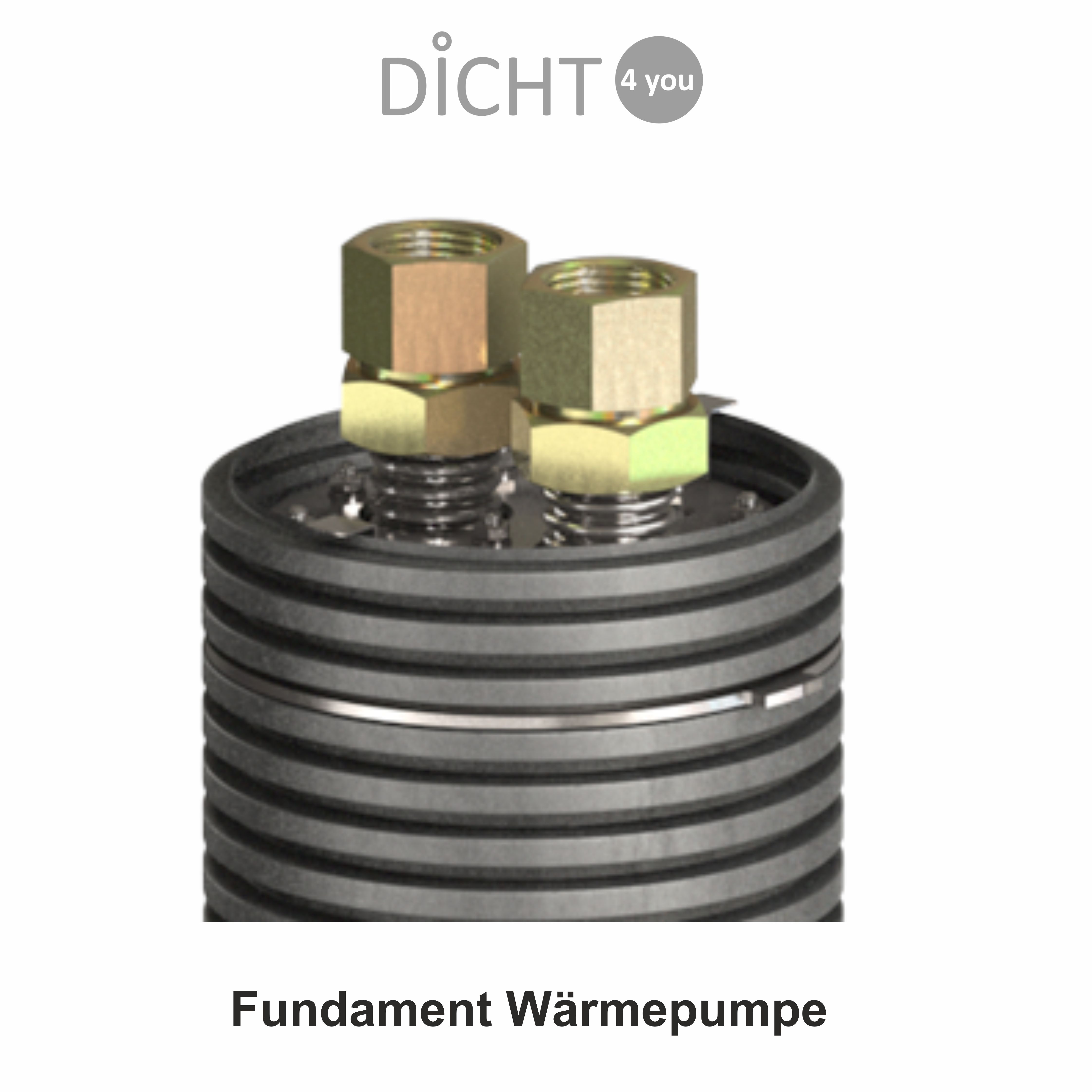

… mit 2 anschlussfertigen Edelstahl-Wellrohren (DN 40 / isoliert / 2“ IG / Überwurfmutter)
… Achsabstand 69mm
… mit 2 Doppelnippeln 2" AG
… mit 2 reduzierten Doppelnippeln 2“ AG - 1 1/2" AG
… mit je einem Kabel-Leerrohr DN 25 / DN 32 für Spannungs- und Steuerleitungen
… für Kabeldurchmesser 1x 9,5-11mm / 1x 10-14mm / 1x 11-17mm

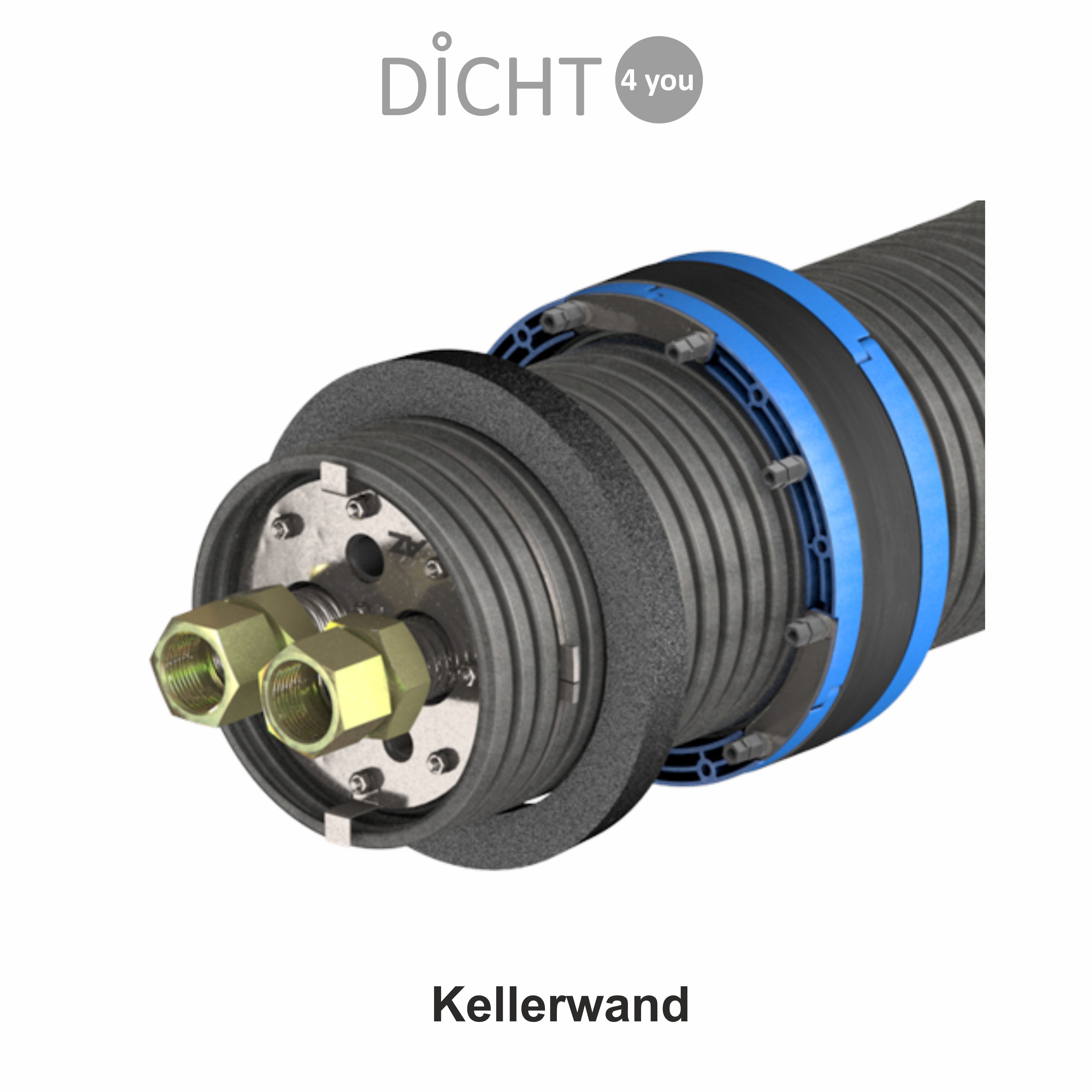

… mit Dichtungseinsatz „Curaflex Nova Uno/breit“ (DN 250) für Kellerwand
… mit Ringraumverschluss (DN 250)
Sonstiges
… auch alle anderen Produkte dieses Herstellers sind lieferbar!
Unsere Preise verstehen sich inkl. MwSt.
Sie erhalten von uns eine ordentliche Rechnung mit ausgewiesener MwSt.
-
DOYMA Montageanleitung DOYMAfix HP/B
(542.95 KB)
-
