DOYMA

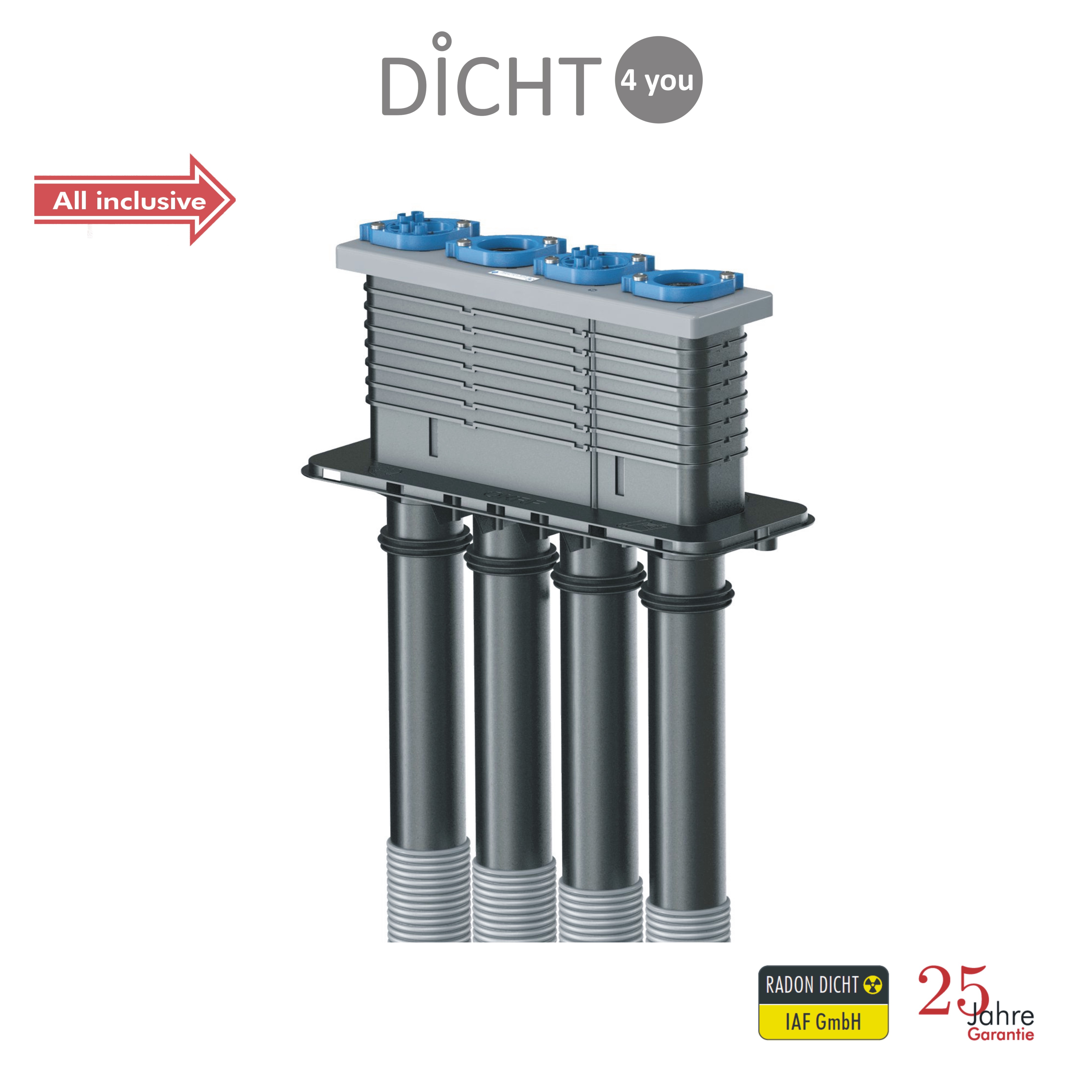

Bauherrenpaket Mehrsparten-Hauseinführung „Quadro Secura Nova R4 ALL INCLUSIVE“
für Gebäude OHNE Keller
mit Mantelrohren 10m Länge
mit Einführungen für Wasser, Energie, Telekommunikation und einer weiteren freien Belegung
mit Mauerkragen für Abwasserrohre
Gewerkeabdichtungen sind vormontiert
NEUE ORIGINAL-WARE in Fachhandwerks-Qualität!
25 Jahre Garantie
DVGW-zugelassen
Anwendung
Für die Abdichtung von mehreren neu zu verlegenden Versorgungsleitungen:
Gas, Wasser, Energie, Telekommunikation, LWL.
Das Rohbauteil wird bei der Erstellung der WU-Beton-Sohle mit einbetoniert und kann nach
Erstellung des Fertigfußbodens durch variable Rahmenelemente auf das endgültige
Fertigfußbodenniveau angepasst werden.
Technische Daten
… einsetzbar bei drückendem und nichtdrückendem Wasser
… gasdicht gegen Bodengase (auch Radon)
Technische Daten Rohbauteil (zum Einbetonieren)
... 4-fach Reihen-Futterrohr (einseitig mit PE-Deckel verschlossen)
… 467x104 mm (Breite x Tiefe)
… variable Höheneinstellung
… Oberkante Roh-Fussboden (OKRF) bis Oberkante Fertig-Fussboden (OKFF): min 7cm / max 22,5cm
… mit Klebeflansch
... mit 4 Mantelrohren 10m Länge (DN 90, biegesteif, auszugsicher)
... mit Aufstellvorrichtung zur Fixierung
Technische Daten Installationsteil
... variable Anordnung der einzelnen Gewerke möglich
... Gewerkeabdichtung Wasser (Rohr-/Kabelaußendurchmesser 32 / 40 / 50mm)
... Gewerkeabdichtung Energie (Rohr-/Kabelaußendurchmesser 25 - 53mm)
... Gewerkeabdichtung Telekommunikation (Rohr-/Kabelaußendurchmesser 2x 5-7 / 4x 7-13 / 1x 13-21mm)
... Gewerkeabdichtung X-LWL (Rohr-/Kabelaußendurchmesser 2x 5-7 / 2x 7-13 / 1x 12-16 / 1x 23-40mm)
ALL INCLUSIVE
… Gewerkeabdichtungen (Installationsteil) sind vormontiert
... mit 2 Mantelrohr-Endstopfen DN 90 Wasser / Energie (26-32 / 32-40 / 40-50 / 50-63mm)
... mit Mantelrohr-Endstopfen DN 90 Telekommunikation (2x 5-7 / 4x 7-13 / 1x 13-21mm)
... mit Mantelrohr-Endstopfen DN 90 X-LWL (2x 5-7 / 2x 7-13 / 1x 12-16 / 1x 23-40mm)
... mit 4 Verbindungsmuffen DN 90 zur Verlängerung der Mantelrohre
… mit 4 Mauerkragen DN 100 zur Abdichtung von Abwasserrohren in der WU-Beton-Sohle
… mit Gleitmittel
Sonstiges
… auch alle anderen Produkte dieses Herstellers sind lieferbar!
