DOYMA

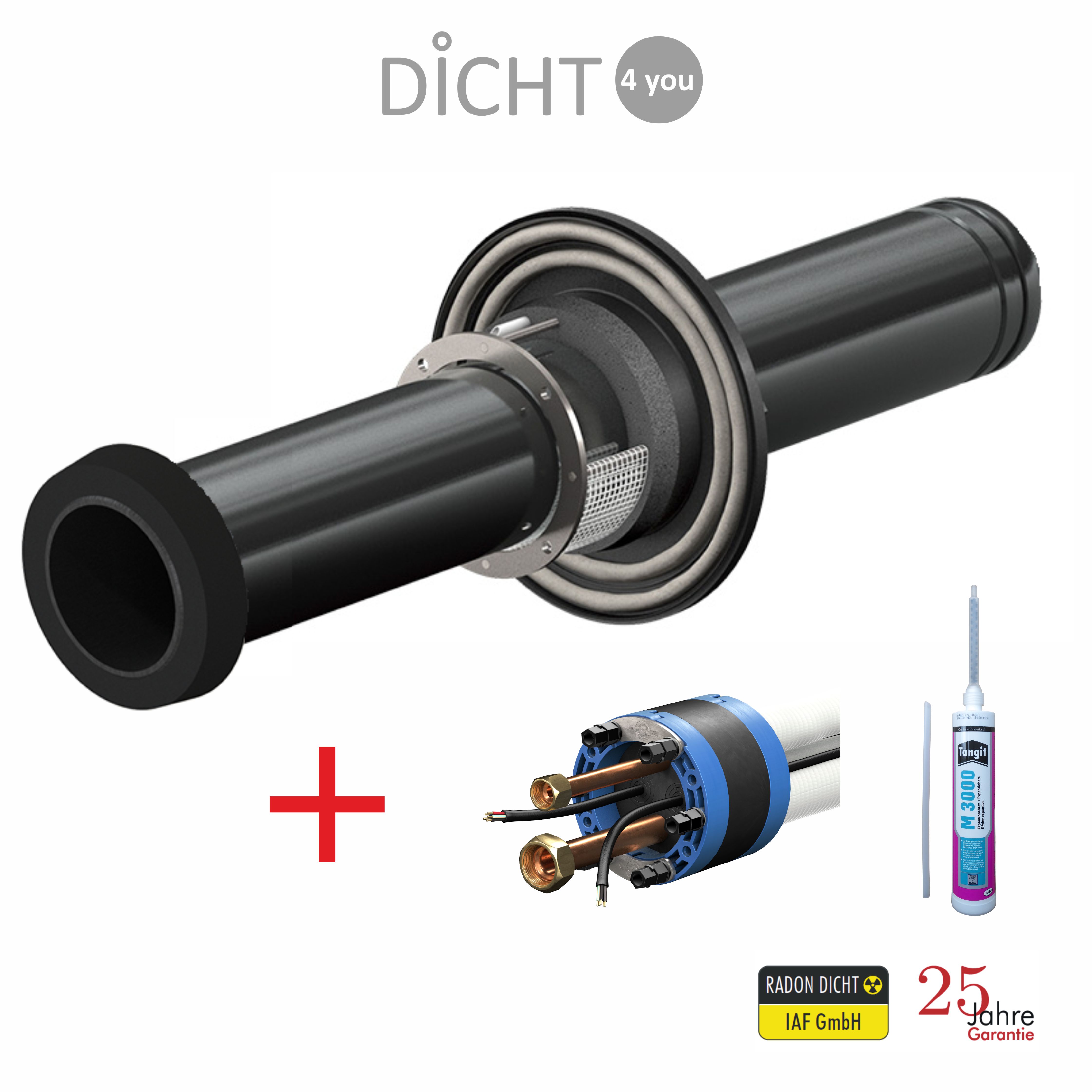

Bauherrenpaket Hauseinführung Split-Wärmepumpe „Quadro Secura Quick /H“ / „Curaflex Nova Uno/M/Z “
für Gebäude MIT Keller
mit Dichteinsatz „Curaflex Nova Uno/M/Z“ (3/8“ / 5/8")
für Einführung von Split-Wärmepumpen-Leitungen
für Kabel 6-15 mm (zweifach) / Mediumrohre 3/8" und 5/8"
für Kernbohrung DN 150 / Hülsrohr DN 100
NEUE ORIGINAL-WARE in Fachhandwerks-Qualität!
25 Jahre Garantie

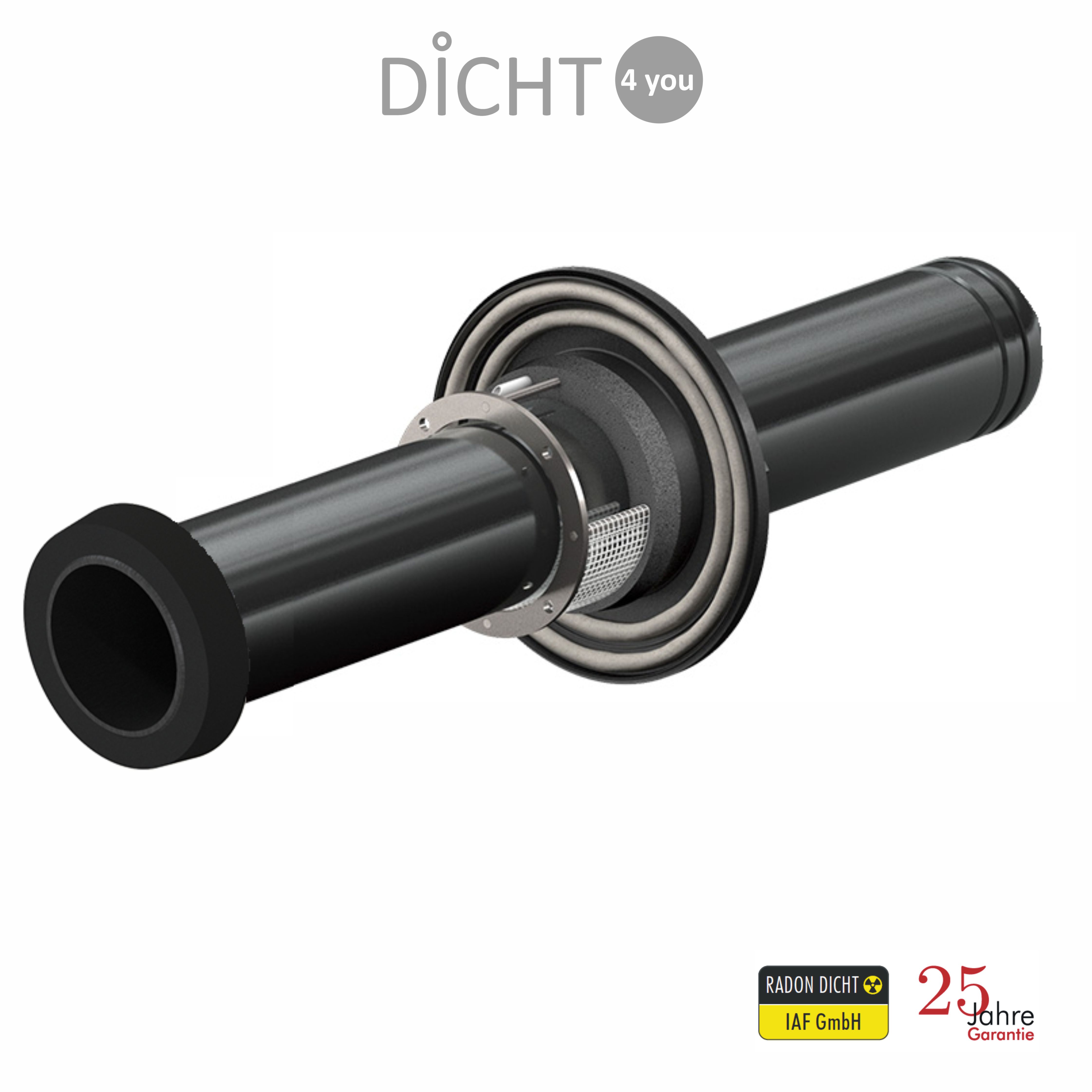

Anwendung „Quadro Secura Quick /H“
Auch zum späteren Einziehen von Leitungen zur Nutzung in Garten- bzw. Außenbereichen.
Verwendung als „Leerrohr“, um nachträgliche (undichte) Bohrungen am Gebäude zu vermeiden.
Für neu zu verlegende Mediumrohre.
Ideal für Sanierungen, also für Neuanschlüsse in Bestandsgebäuden.
Die Hausausführung ist in einer glattwandigen Maueröffnung zu installieren.
Die Maueröffnung ist durch eine Kernbohrung zu erstellen.
Die Kernbohrung muss jedoch nicht porenfrei sein, so dass die Hausausführung
auch für Kernbohrungen in Porensteinen, Hohlsteinen oder Bruchsteinen verwendet werden kann.
Der Einsatz ist sowohl bei Kellerwänden aus WU-Beton („weisse Wanne“),
als auch bei sonstigen Kellerwänden („schwarze Wanne“) möglich.
Die Abdichtung und Fixierung der Hausausführung erfolgt von außen mittels Harzinjektion.
Die für die Schrauben verwendeten ITL-Muttern garantieren beim Verspannen des Gestellringes
immer das richtige Drehmoment, auch OHNE Verwendung eines Drehmomentschlüssels.
Technische Daten „Quadro Secura Quick /H“
… einsetzbar als Hausausführung und auch als Hauseinführung
… einsetzbar bei drückendem und nichtdrückendem Wasser
… gasdicht gegen Bodengase (auch Radon)
... Innendurchmesser Kernbohrung / Futterrohr DN 150 (149 – 153mm)
… Mantelrohr / Hülsrohr DN 110
… für Wandstärken von 200 - 600 mm
… Außendurchmesser Dichtflansch (für „schwarze Wanne“) 250 mm
... zur Aufnahme von Dichteinsätzen DOYMA „Curaflex Nova Multi / Uno“
... Schrauben aus Edelstahl (V4A)

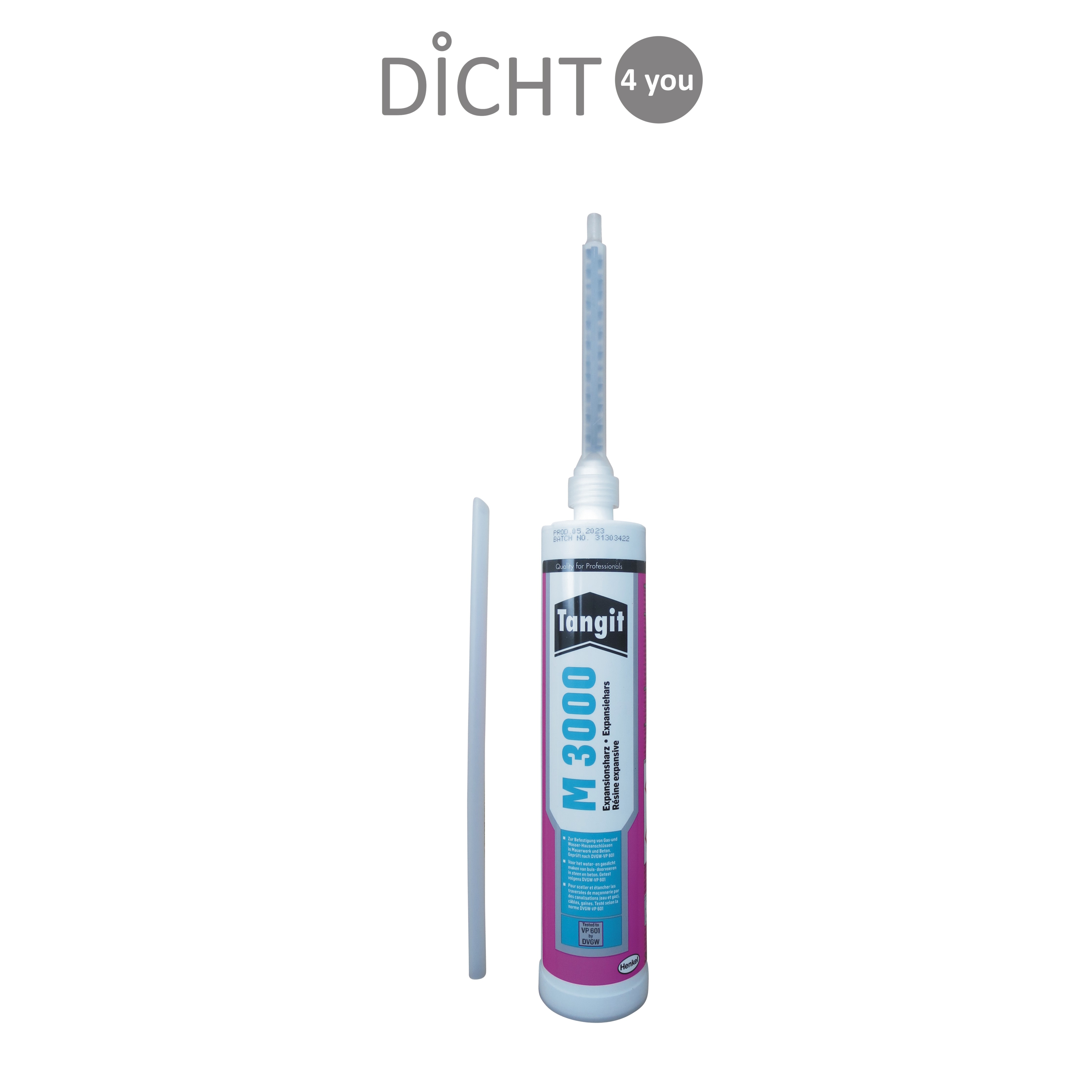

... mit 2-Komponenten Injektionsharz

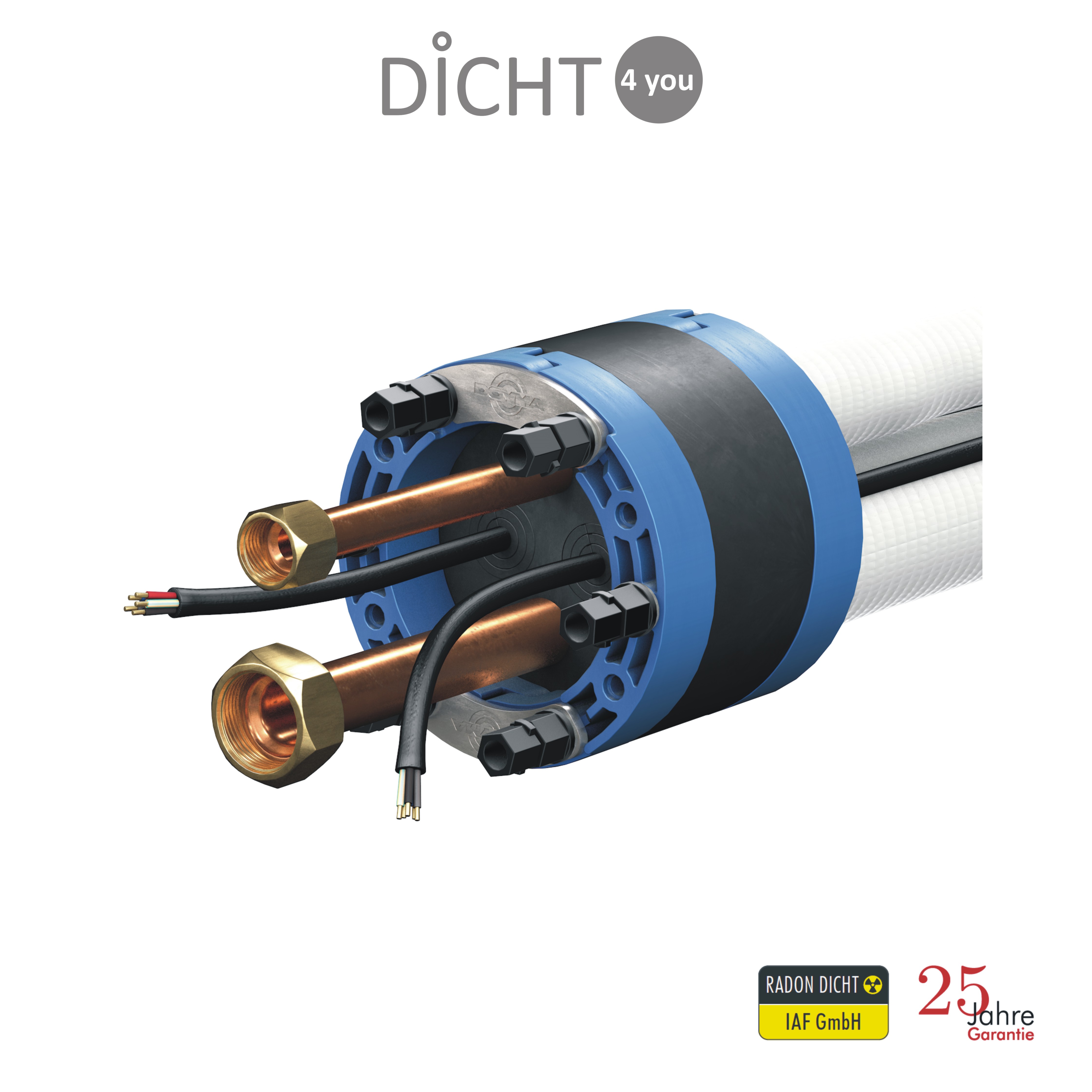

Anwendung „Curaflex Nova Uno/M/Z“
Für Kältemittelleitungen (Split-Wärmepumpen).
Auch für bereits verlegte Mediumrohre / Kabel, daher aufklappbar.
Einsatz bei Kellerwänden aus WU-Beton („weisse Wanne“):
Der Dichtungseinsatz ist in einer glattwandigen, porenfreien Maueröffnung zu installieren.
Die Maueröffnung ist durch eine Kernbohrung in Beton oder durch ein einbetoniertes Futterrohr
zu erstellen.
Einsatz bei sonstigen Kellerwänden („schwarze Wanne“):
Der Dichtungseinsatz ist in einem Futterrohr mit Dichtflansch zu installieren.
Axiale Bewegungen werden aufgenommen.
Die für die Schrauben verwendeten ITL-Muttern garantieren beim Verspannen der Gestellringe immer
das richtige Drehmoment, auch OHNE Verwendung eines Drehmomentschlüssels.
Dichtungseinsätze sind möglichst mit den Spannmuttern zur wasserabgewandten
Seite einzubringen.
Technische Daten „Curaflex Nova Uno/M/Z“
… einsetzbar bei drückendem und nichtdrückendem Wasser
… gassicher gegen Bodengase (auch Radon)
... Innendurchmesser Kernbohrung / Futterrohr DN 100 (99 – 104mm)
... Aussendurchmesser Kabel 6 - 15mm (zweifach)
… Aussendurchmesser Mediumrohre 3/8" (9,5mm) und 5/8" (15,9mm)
... Schrauben aus Edelstahl (V4A)
… Gewindebolzen aus Edelstahl (V4A) / wasserseitig in Gestellring gesteckt und fixiert
... geteilte Gestellringe aus Hochleistungskunststoff (20mm)
... geteilter Elastomer-Dichteinsatz aus EPDM (DOYMA-Grip) / Dichtbreite 40mm
Sonstiges
… auch alle anderen Produkte dieses Herstellers sind lieferbar!
