DOYMA
Bauherrenpaket Mehrsparten-Hauseinführung „Quadro Secura Nova R4 ECO“
für Gebäude OHNE Keller
mit Mantelrohren 6m Länge
mit Einführungen für Wasser, Energie, Telekommunikation und einer weiteren freien Belegung
Gewerkeabdichtungen sind nicht vormontiert
NEUE ORIGINAL-WARE in Fachhandwerks-Qualität!
25 Jahre Garantie
DVGW-zugelassen
Anwendung
Für die Abdichtung von mehreren neu zu verlegenden Versorgungsleitungen:
Gas, Wasser, Energie, Telekommunikation, LWL.
Das Rohbauteil wird bei der Erstellung der WU-Beton-Sohle mit einbetoniert und kann nach
Erstellung des Fertigfußbodens durch variable Rahmenelemente auf das endgültige
Fertigfußbodenniveau angepasst werden.
Technische Daten
… einsetzbar bei drückendem und nichtdrückendem Wasser
… gasdicht gegen Bodengase (auch Radon)

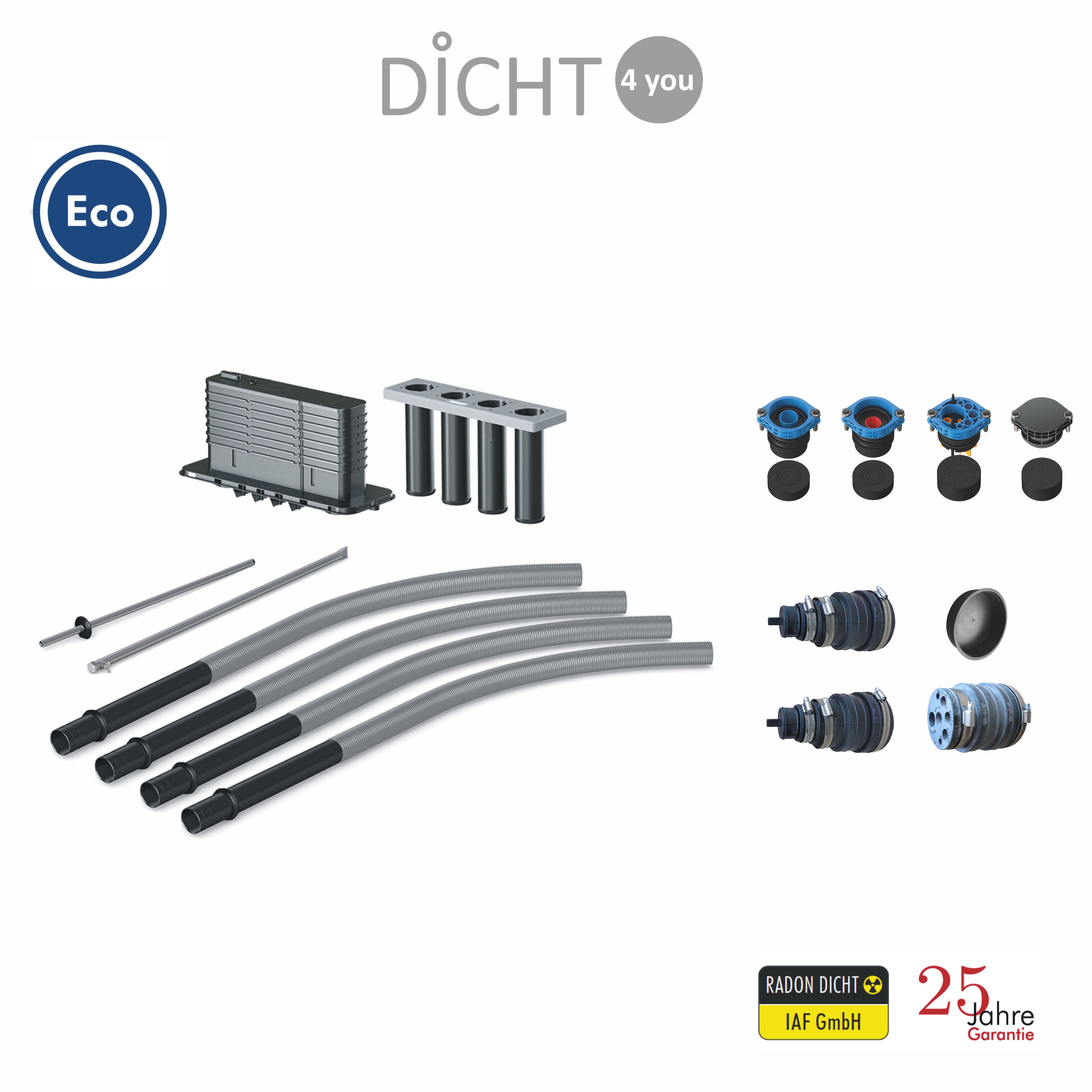

Technische Daten Rohbauteil (zum Einbetonieren)
... 4-fach Reihen-Futterrohr (einseitig mit PE-Deckel verschlossen)
… 467x104 mm (Breite x Tiefe)
… variable Höheneinstellung
… Oberkante Roh-Fussboden (OKRF) bis Oberkante Fertig-Fussboden (OKFF): min 7cm / max 22,5cm
… mit Klebeflansch
... mit 4 Mantelrohren 6m Länge (DN 90, biegesteif, auszugsicher)
... mit Aufstellvorrichtung zur Fixierung

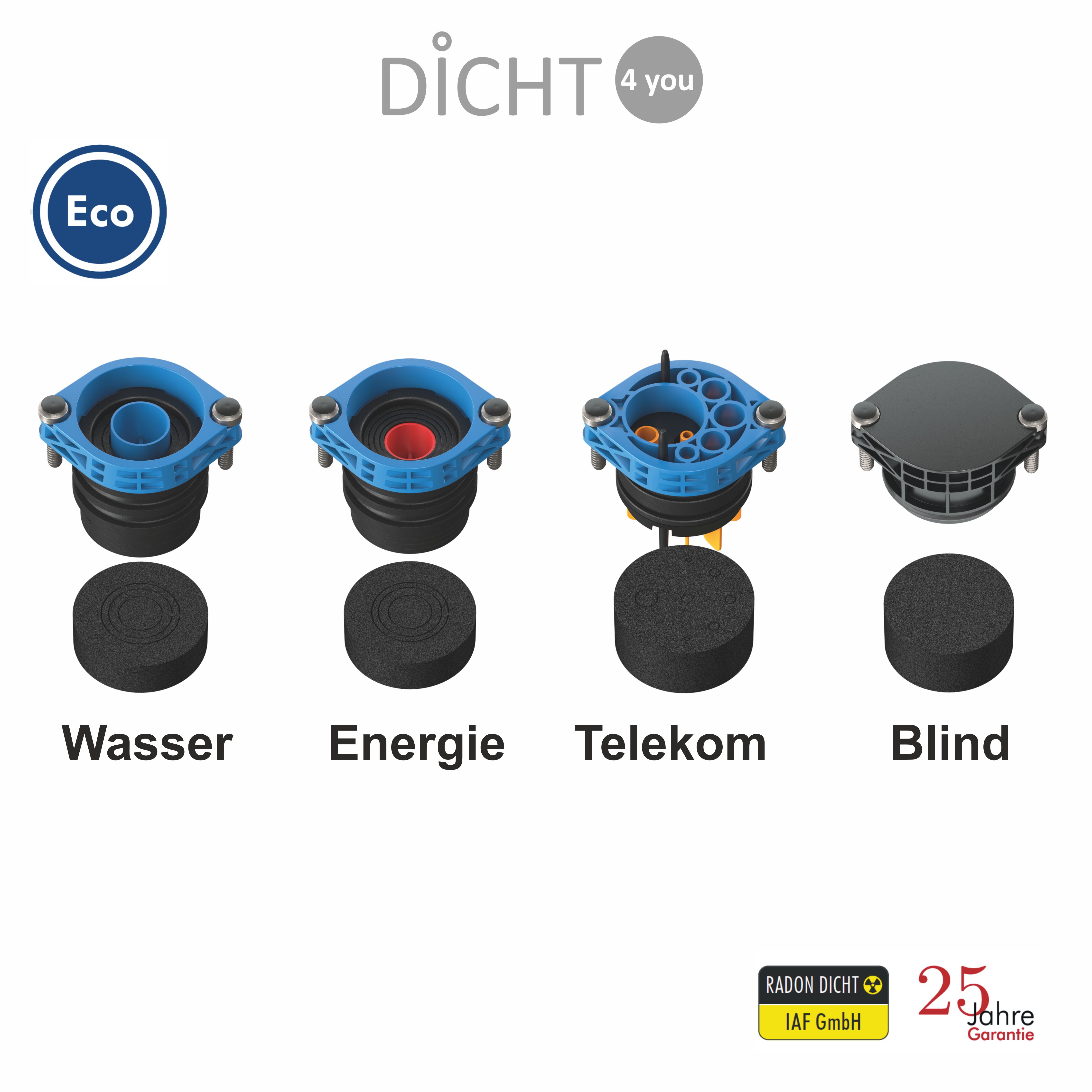

Technische Daten Installationsteil
... variable Anordnung der einzelnen Gewerke möglich
... Gewerkeabdichtung Wasser (Rohr-/Kabelaußendurchmesser 32 / 40 / 50mm)
... Gewerkeabdichtung Energie (Rohr-/Kabelaußendurchmesser 25 - 53mm)
... Gewerkeabdichtung Telekommunikation (Rohr-/Kabelaußendurchmesser 2x 5-7 / 4x 7-13 / 1x 13-21mm)
... Blindstopfen
ECO
… Gewerkeabdichtungen (Installationsteil) sind nicht vormontiert
... mit 2 Mantelrohr-Endstopfen DN 90 Wasser / Energie (26-32 / 32-40 / 40-50 / 50-63mm)
... mit Mantelrohr-Endstopfen DN 90 Telekommunikation (2x 5-7 / 4x 7-13 / 1x 13-21mm)
... mit Blindkappe DN 90
… mit Gleitmittel
Sonstiges
… auch alle anderen Produkte dieses Herstellers sind lieferbar!
